Уважаемые коллеги!
Спешим поделиться новостью о выпуске SimCrack v.5.2.6.
1. Новая архитектура и инструменты разработки
1.1. Клиент-серверная архитектура.
1.2. Разработка клиента теперь не зависит от инструментов Ansys.
1.3. Связка с Ansys через REST-сервер по протоколу HTTP.
1.4. Переход с инструментов Windows Forms.NET и IronPython 2.7 на современные Qt6 и Python 3.12 (огромный потенциал для расширения функционала).
2. Новый графический интерфейс

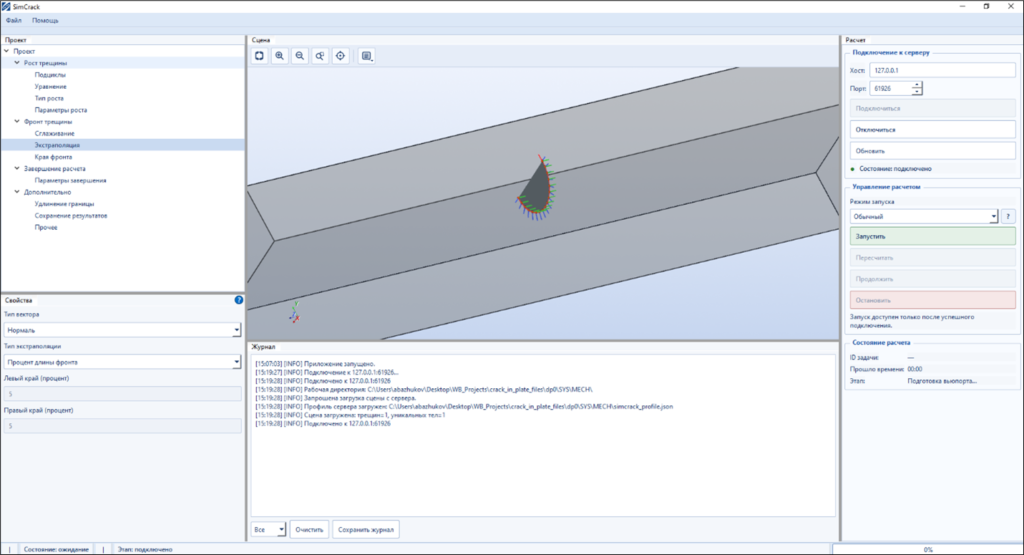

Рисунок 1 – Графический интерфейс SimCrack
2.5. Современный внешний вид.
2.6. Отзывчивое управление (без зависаний во время выполнения операций).
2.7. Классическое исполнение: дерево проекта, окно лога, окно визуализации, панель свойств и главное меню.
2.8. Интерактивные подсказки к основным настройкам.

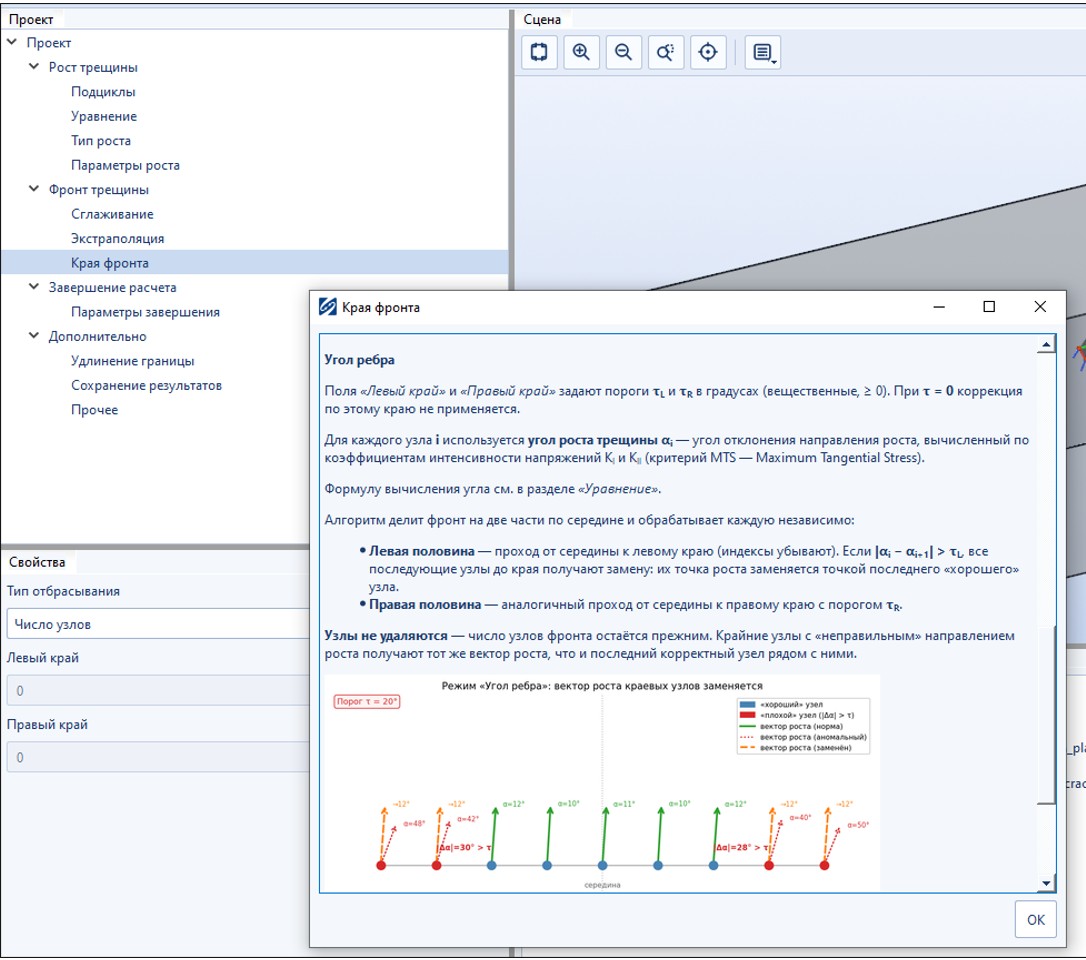

Рисунок 2 – Окно подсказки для настройки «Края фронта»
2.9. Быстрый тур по программе.

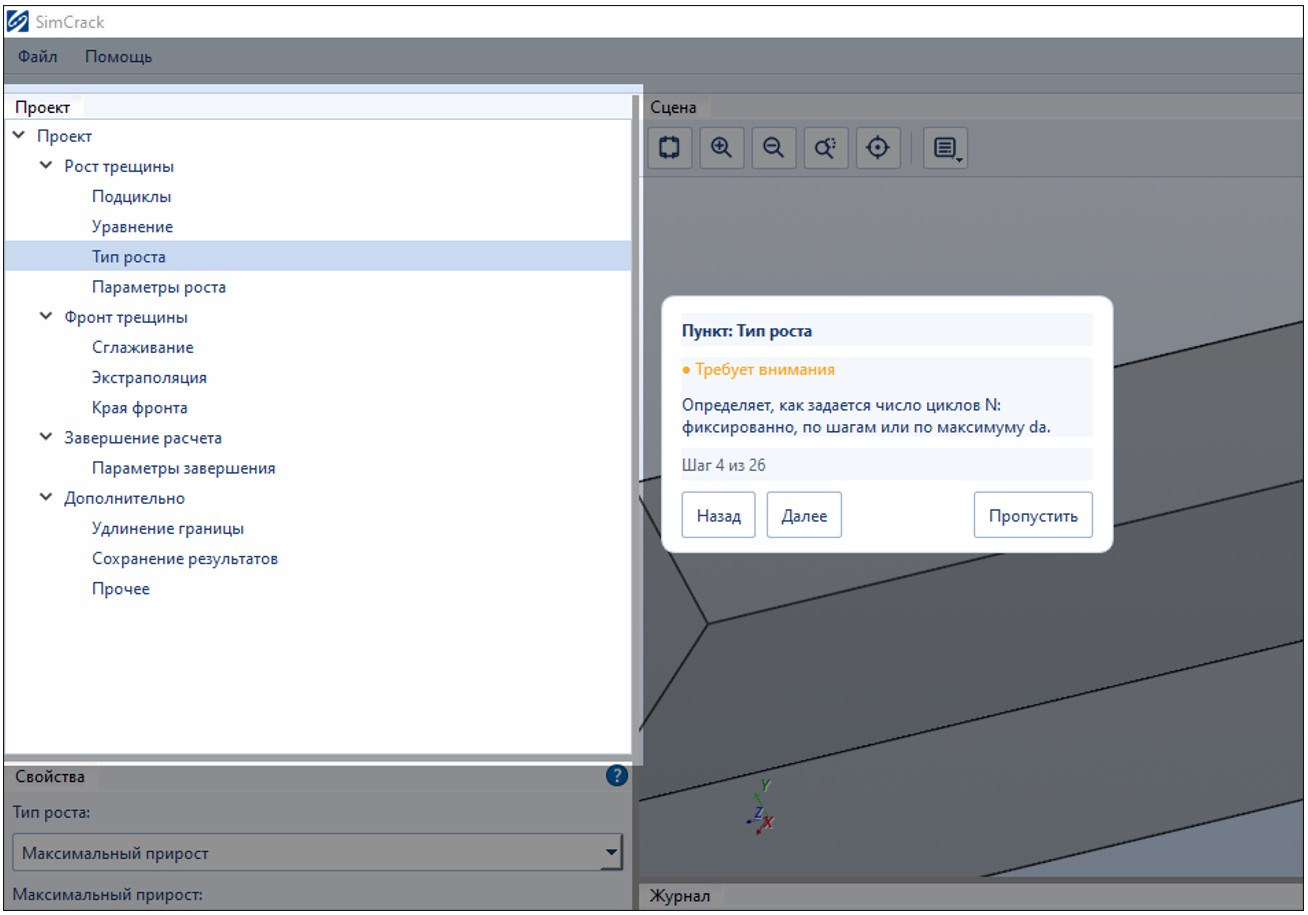

Рисунок 3 – Пример шага в интерактивном туре
2.10. Окно 3D визуализации.
▸ Просмотр локальных координатных систем.

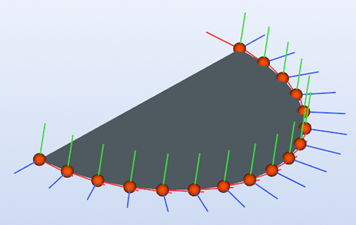

Рисунок 4 – Локальные системы координат на фронте трещины
▸ Отображение тела, в которое вставлена трещина. Изменение его прозрачности.
▸ Просмотр сетки трещины.
▸ Визуализация фронта до и после сглаживания.

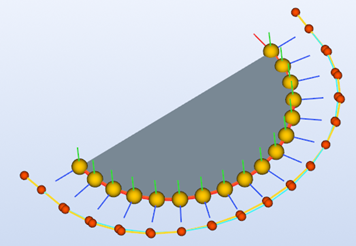

Рисунок 5 – Фронт до (бирюзовый) и после сглаживания (желтый)
▸ Просмотр результатов расчета вдоль выбранного фронта.

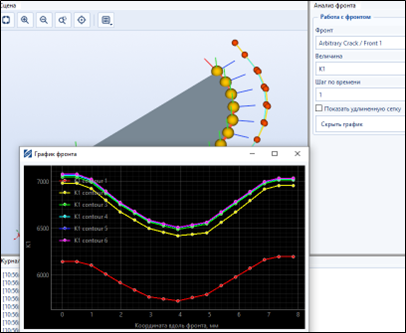

Рисунок 6 – Визуализация КИН вдоль фронта
▸ Отображение удлинённой к новому фронту сетки трещины.

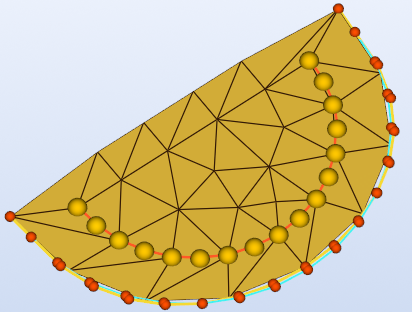

Рисунок 7 – Удлинённая к новому фронту сетка трещины
▸ Отображение элементов, полученных при удлинении границ трещины за пределы детали.

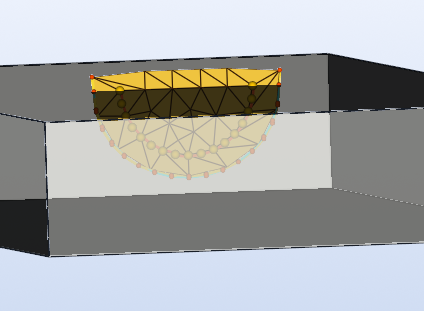

Рисунок 8 – Удлинение сетки трещины за пределы детали
3. Новый режим расчёта – отладка

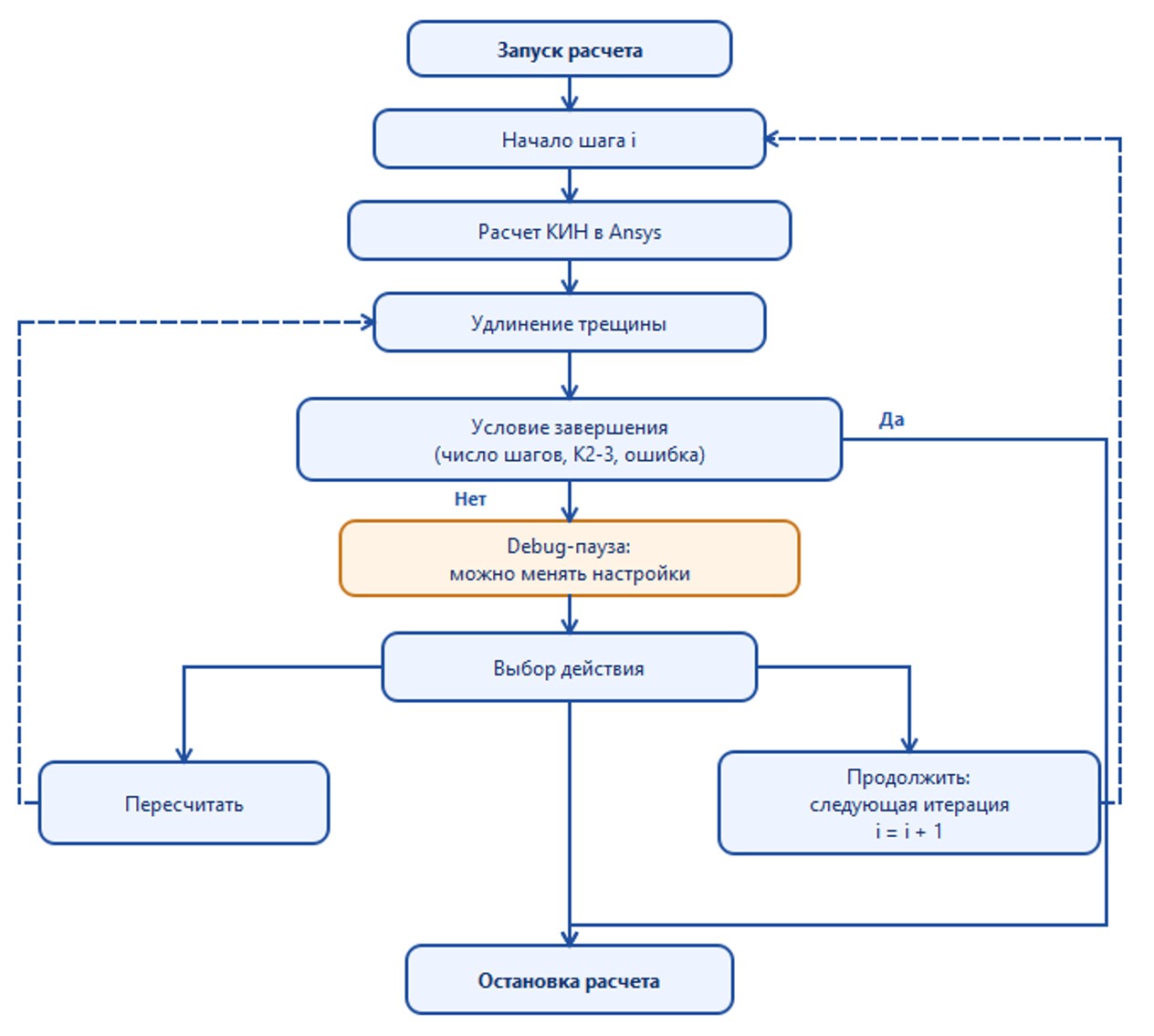

Рисунок 9 – Схема расчета по режиму отладки
3.1 Расчёт сложных трещин и подбор оптимальных настроек перед началом автоматического расчёта.
3.2 После вычисления КИН расчет ставится на паузу, при этом часть настроек становится доступна для редактирования.
3.3 В режиме паузы 3D окно визуализирует удлинённую до нового фронта сетку трещины, что позволяет в режиме реального времени оценить влияние различных настроек.
4. Новый графический интерфейс постпроцессора

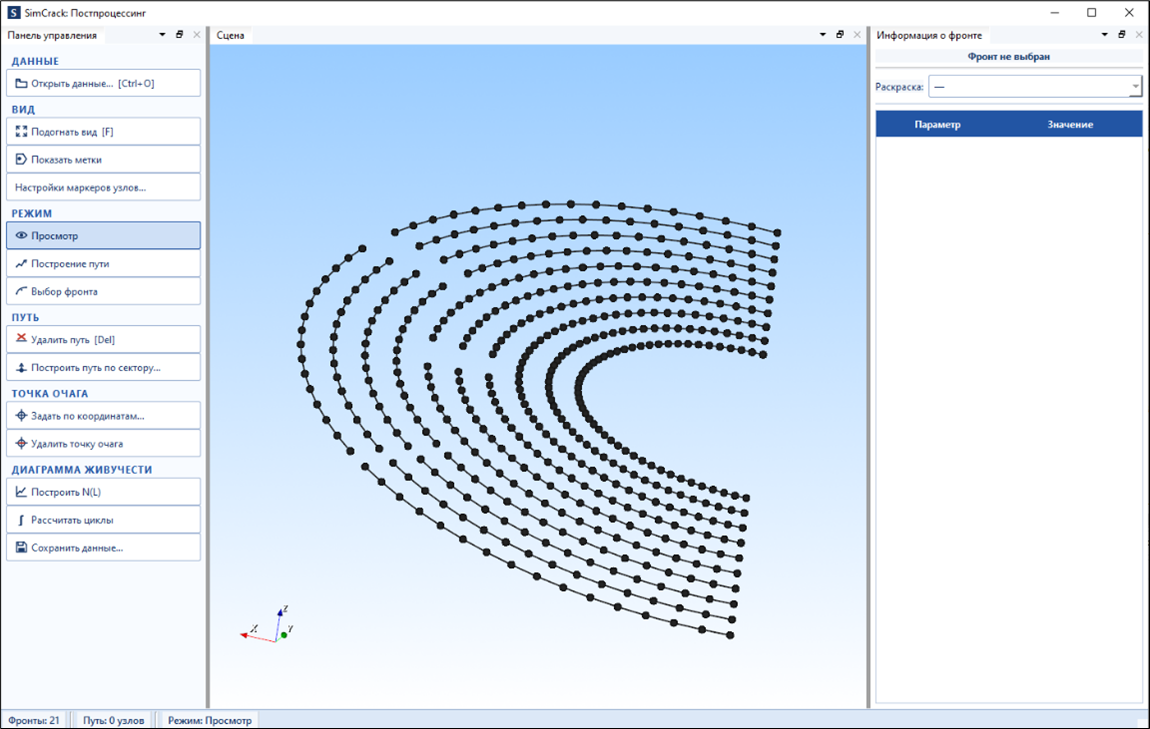

Рисунок 10 – Графический интерфейс постпроцессора
4.1 При загрузке данных можно выбрать только нужные результаты.
4.2 Просмотр параметров вдоль выбранного фронта.

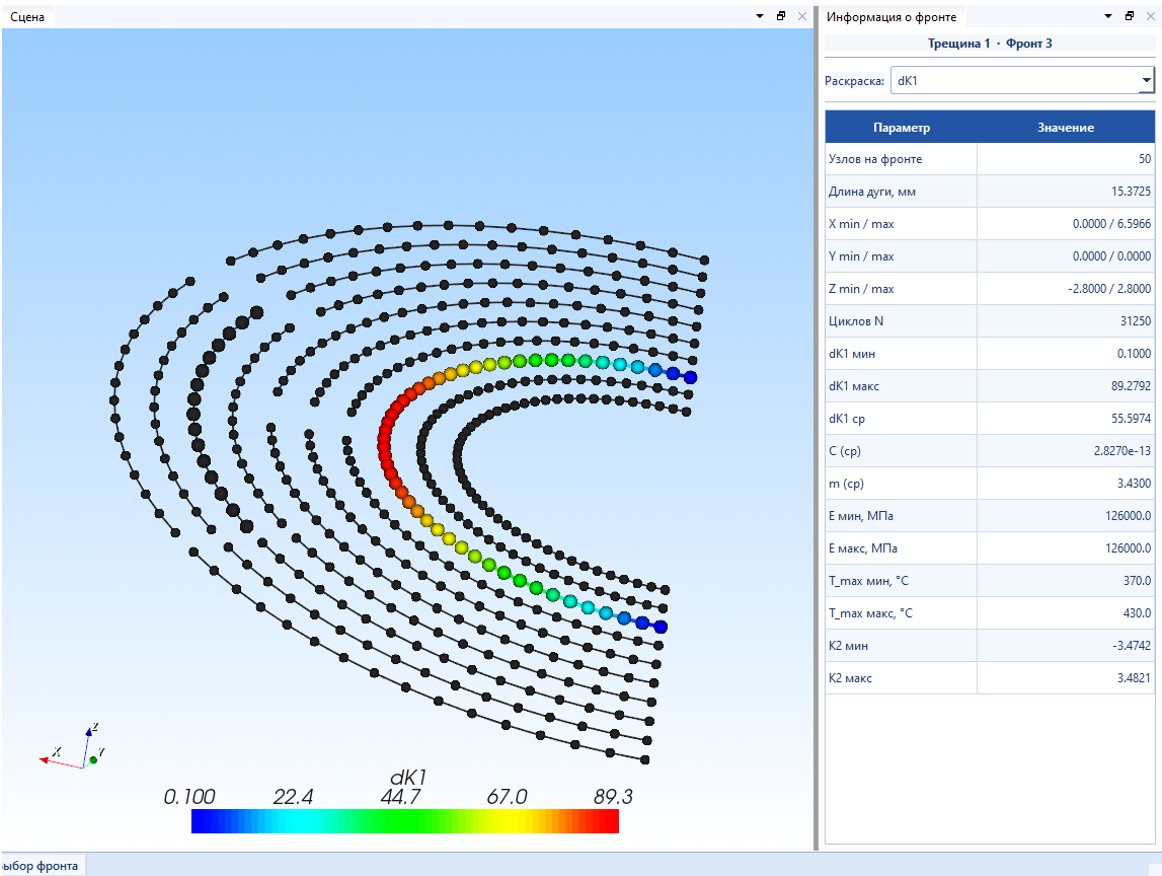

Рисунок 11 – Размах КИН вдоль фронта
4.3 Построение пути роста трещины по точкам, расположенным на заданном % длины каждого фронта.
4.4 Расчет интегрального числа циклов.
4.5 Улучшенный внешний вид.
4.6 Ускоренный алгоритм построения пути роста трещины.
5. Отслеживание направления обхода фронта
5.1 В настройки SimCrack введены понятия левого и правого краёв фронта.
5.2 Каждый следующий фронт имеет согласованное направление обхода с предыдущим.
5.3 Отбрасывание узлов на краях фронта теперь задается отдельными параметрами для каждого края.
5.4 Экстраполяция за пределы детали задается отдельными параметрами для левого и правого краёв.
6. Новые настройки
6.1 Новый тип кривой для сглаживания фронта – полином степени n.
6.2 Новый тип завершения расчета – превышение К2-3 (верхняя граница устойчивого роста) в любом узле фронта.
6.3 Новый тип роста трещины – число циклов по шагам (задаётся в виде таблицы).
6.4 Выравнивание локальных систем координат на краях фронта по нормали к поверхности детали (убирает проблему с «провалами» КИН).
6.5 Определение коэффициентов уравнения Пэриса в промежутках между значениями в таблице по одному из критериев: линейная интерполяция, ближайшее, ближайшее большее.
6.6 Определение коэффициентов уравнения Пэриса за пределами значений в таблице по одному из критериев: линейная интерполяция, ограничение ближайшим значением.
7. Прочие улучшения
7.1 Логирование для клиента и сервера. Лог можно сохранять в файл и использовать для отладки.
7.2 Настройки SimCrack можно сохранить и загрузить (формат JSON).
7.3 Поддержка версии Ansys 2021R1.
