WASP — Wing Aerohydrodynamics Simulation Platform — программное обеспечение для расчёта аэрогидродинамических характеристик крыльевых систем
WASP – программное обеспечение для экспресс-расчета аэрогидродинамических характеристик крыльевых систем на базе метода дискретных вихрей с учетом интерференции крыльев и влияния границ потока.
Основные возможности WASP
- Расчет аэрогидродинамических характеристик крыльевой системы и ее элементов с учетом аэрогидродинамической интерференции крыльев и трехмерного пространственного расположения системы;
- Учет влияния границ потока (экран для летательных аппаратов, водная поверхность для подводных крыльев);
- Быстрая подготовка модели на базе данных эскиза аэрогидродинамической компоновки;
- Проведение расчета с высокой скоростью при низких требованиях к вычислительным ресурсам.
Основная функциональность WASP

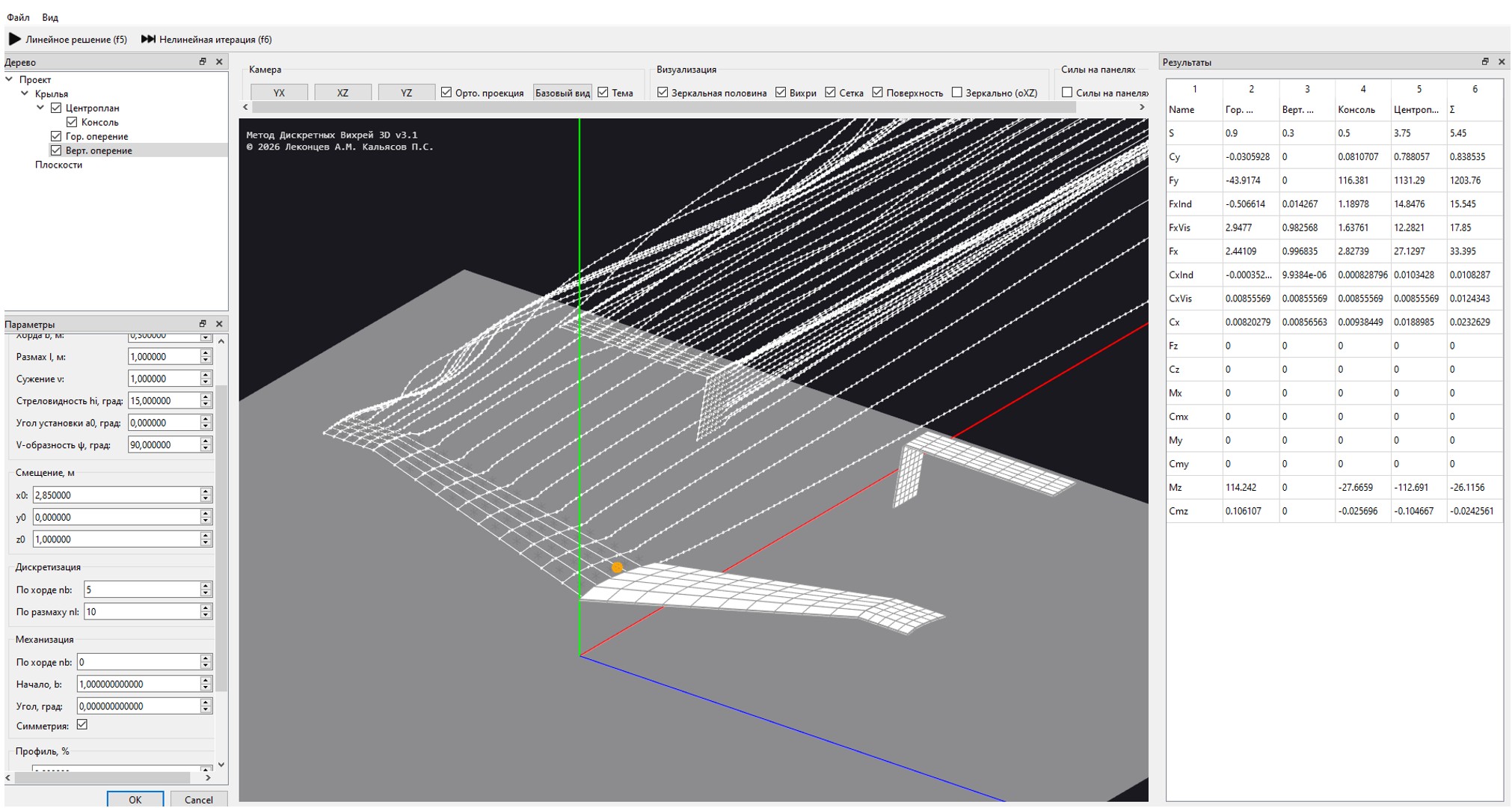

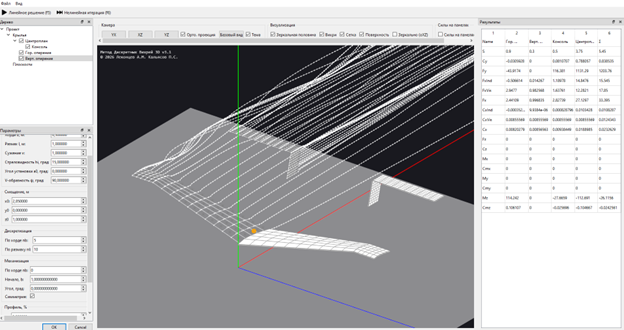

- Пользовательский интерфейс (графическое окно, панели настроек, таблицы результатов);
- Построение геометрии
— крыла в виде несущей поверхности (хорда, размах, угол установки, сужение, стреловидность, V-образность, кривизна средней линии);
— системы крыльев (центроплан, консоли, оперение и пр.);
— механизации крыла (рули, закрылки, элероны);
— положение в пространстве (крен, тангаж, скольжение, высота над экраном или глубина погружения при наличии границ потока). - Задание центра масс (для расчета моментов);
- Задание параметров среды (плотность, скорость, вязкость для определения сопротивления трения по эмпирической формуле);
- Дискретизация для численного счета;
- Расчеты по линейной и нелинейной (итерационно) схемам;
- Вывод значения сил и моментов, а также безразмерных коэффициентов в табличном виде;

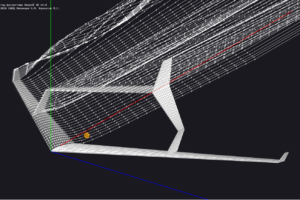

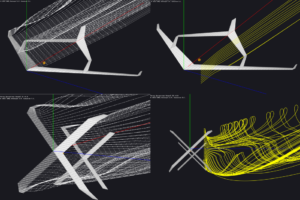

- Визуализация результатов (поля скоростей, линии тока, распределение нагрузки на крыльях).
Дополнительные возможности
- Доступ к численным настройкам и модификации схем решения;

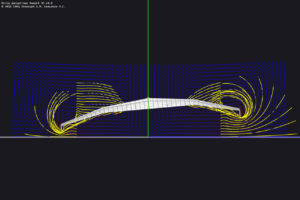

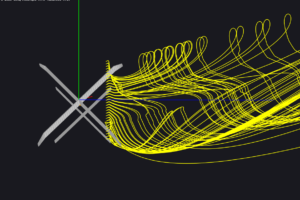

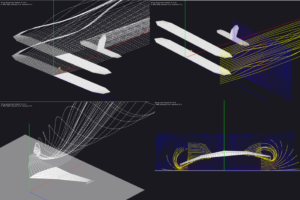

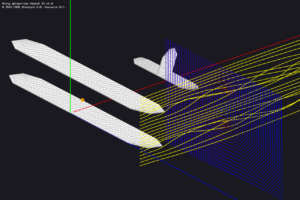

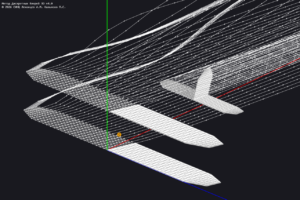

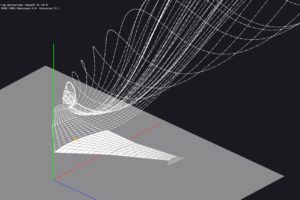

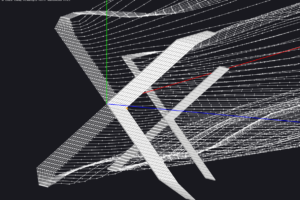

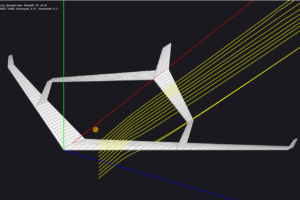

Демонстрация работы
Презентация WASP
Ознакомьтесь с подробной презентацией ПО WASP: Открыть презентацию
Предоставление прав на использование программы для ЭВМ WASP осуществляется на условиях простой (неисключительной) лицензии.
Свидетельство о государственной регистрации программы для ЭВМ WASP
